1432

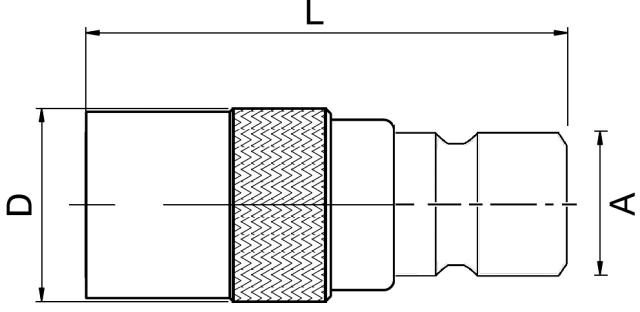

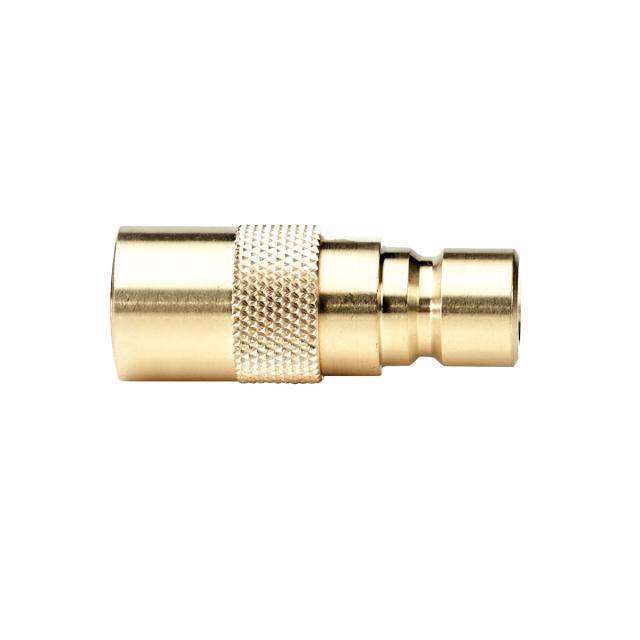

Koppling med plugg
Teknisk beskrivning Kopplingsserie:
Speciellt utvecklad för anslutning av kylvattenledningar på formsprutningsverktyg. Fullt utbytbar mot andra fabrikat med samma pluggprofiler. Alla mått och toleranser är enligt originalspecifikationer.
Material Koppling:
Bakstycke: Mässing
Ventilkropp: Mässing
Hylsa:
Mässing (utan ventil)
Förnicklad mässing (med ventil)
Ventil: Mässing
Låskulor: AISI 420
Fjäder: AISI 301
Tätning: FKM
Plugg:
Pluggprofil: Mässing
Bakstycke: Mässing
Ventil: Mässing
Fjäder: AISI 301
Tätning: FKM
Arbetstryck:
Maximalt statiskt arbetstryck: 15 bar med säkerhetsfaktor 4 till 1.
Arbetstemperatur:
Vatten: -15°C upp till +140°C
Olja: -15°C upp till +180°C
